Boyutlar |
| |
|
| |
 |
 |
| |
|
|
| |

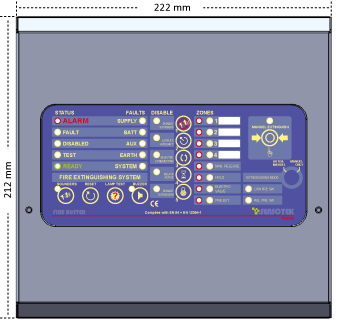

Firebuster Önden Görünüm |

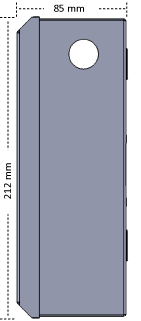

Firebuster Yandan Görünüm |
| |
|
| |
|
 |
Besleme Özellikleri |
 |
| |
| Ana Güç Kaynağı – Giriş |
85 – 264 VAC 50/60 Hz |
| Ana Güç Kaynağı – Çıkış |
28.5 VDC |
| Toplam Çıkış Akımı |
1.5 A @ 28.5 VDC |
| Yedek Güç Kaynağı Gerilimi |
Min. 21 VDC – Max. 28.5 VDC |
| Yedek Güç Kaynağı Çıkışı |
1,6 A @ 20 ˚C |
| Dahili Akü Kapasitesi ( Max. ) |
2 x 12 V 7 AH VRLA |
| Ana Sigorta |
1 A – 250 V – 20 mm |
| Akü Sigortası |
1,6 A (Resetlenebilir Elektronik Sigorta) |
|
| |
|
| |
|
 |
Algılama Devresi Özellikleri |
|
| |
| Devre Sayısı |
4 |
| Maksimum Kablo Direnci |
40 Ohm |
| Maksimum Kablo Kapasitesi |
0,470 µF |
| Bölge Akımı – Sükunet |
5 mA - Max. |
| Bölge Akımı – Alarm |
60 mA - Max. |
| Hat Sonu İzleme |
Active EOL - Kapasitör |
| BS5839 Dedektör Kaldırma Uyumu |
Var (Dedektör tabanına bağlı diyotlarla) |
| Bir zone’daki max. Duman / Isı Dedektör Sayısı |
32 - (EN 54’e göre) |
| Yangın İhbar Butonu Direnç Değeri |
470 – 680 Ohm |
| Alarm Direnç Değeri |
270 - 1000 Ohm |
|
| |
|
| |
|
 |
İzleme ve Kontrol Giriş Özellikleri (Manuel Release, Hold, Released Pressure Switch, Low Pressure Switch) |
|
| |
| Devre Sayısı |
4 |
| Maksimum Kablo Direnci |
40 Ohm |
| Maksimum Kablo Kapasitesi |
0,470 µF |
| Hat Sonu İzleme |
Active EOL - Kapasitör |
| Alarm Direnç Değeri |
270 - 1000 Ohm |
|
| |
|
| |
|
 |
Yangın Alarmı Siren Devresi Özellikleri |
|
| |
| Konvansiyonel Siren Devreleri |
2x500 mA Max. |
| Sonlandırma Direnç Değeri |
10 K 1/4 Watt |
| Hat İzleme |
Açık ve Kısa Devre |
| Alarm Gerilimi |
27.5 VDC |
| Siren Devre Sigortası |
1.1 A Resetlenebilir Elektronik Sigorta |
|
| |
|
| |
|
 |
Söndürme Siren Devresi Özellikleri (1. ve 2. Seviye) |
|
| |
| 1. Seviye Siren Çıkışı |
1 |
| 2. Seviye Siren Çıkışı |
1 |
| Sonlandırma Direnç Değeri |
10 K |
| Hat İzleme |
Açık ve Kısa Devre |
| Alarm Gerilimi |
27.5 VDC |
| Siren Devre Sigortası |
2 x 1.6 A Resetlenebilir Elektronik Sigorta |
| Max. Akım |
1 A - 27.5 V DC |
|
| |
|
| |
|
 |
Selenoid Valf Çıkışı Özellikleri |
|
| |
| Valf Çıkış Voltajı Min. |
5 V AC/DC |
| Valf Çıkış Voltajı Max. |
250 V AC/DC |
| Max. Akım |
3 A |
| Hat İzleme |
Açık Devre |
| Kuru Kontak Çıkış Olarak Kullanılma |
Evet |
|
| |
|
| |
|
 |
Yardımcı Çıkış Özellikleri |
|
| |
| Yardımcı Güç Çıkışı |
27.5 V DC (300mA) |
| Yangın Rölesi |
30 VDC-240 VAC/1A (Yangın Durumunda Aktif) (COM-NC-NO) |
| Hata Rölesi |
30 VDC-240 VAC/1A (Hata Durumunda Aktif) (COM-NC) |
| 1. Seviye Alarm |
30 VDC-240 VAC / 1 A |
| 2. Seviye Alarm |
30 VDC-240 VAC / 1 A |
|
| |
|
| |
|
 |
Yardımcı Giriş Özellikleri |
|
| |
| Tahliye (Ev) |
Kilitlemesiz (Non latching) |
| Gündüz/Gece Modu (D/E) |
Kilitlemesiz (Non latching) |
| Sıfırla |
Kilitlemesiz (Non latching) |
|
| |
|
| |
|
 |
Mekanik ve İşletim Özellikleri |
|
| |
| Bağıl Nem |
95 rh Yoğuşmasız |
| İşletim Sıcaklığı |
0 ˚C - 40 ˚C |
| Aküsüz Ağırlık / Aküler Dahil |
1,8 kg / 4 kg |
| Ölçüler |
222(Y)x 212(G) x 85(D) mm |
|
| |
|
| |
|
 |
Renk Seçenekleri |
|
| |
|
|
|
|
| Beyaz |
Bej |
Turuncu |
Kırmızı |
|
| |
|
| |
|
